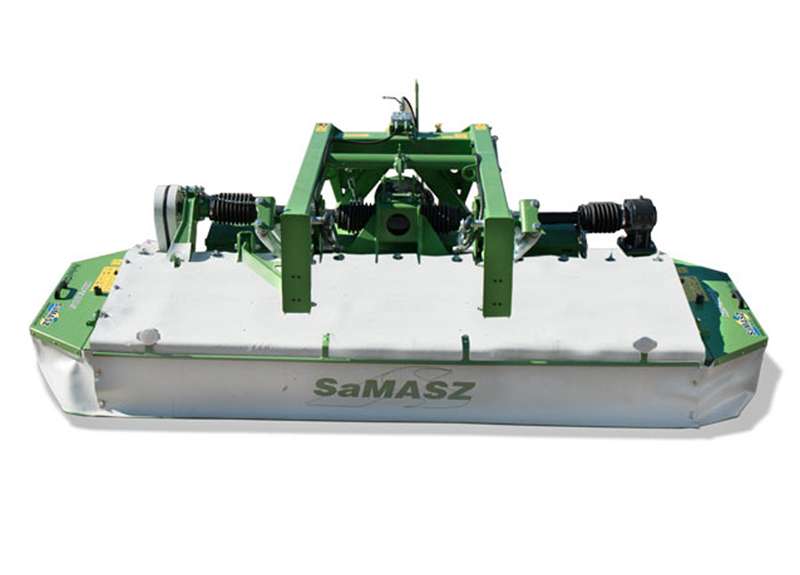

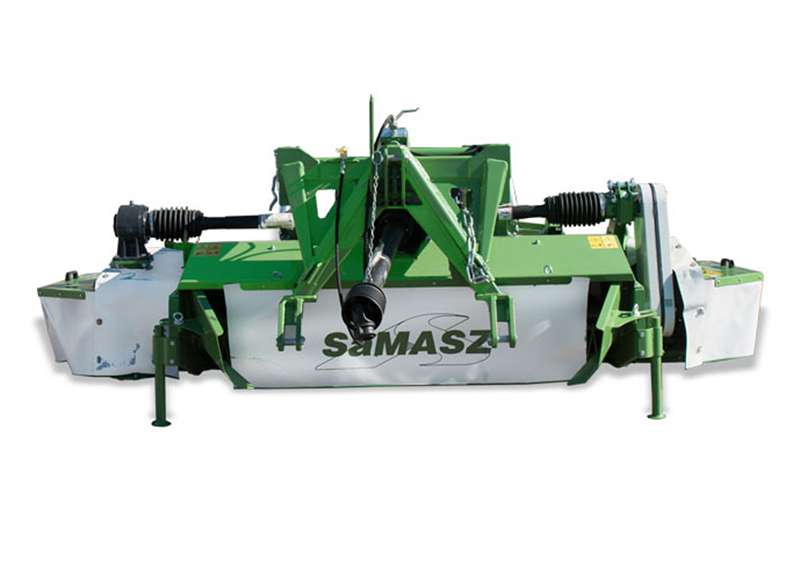

Косилка дисковая фронтальная KDF

Дисковые косилки фронтально-навесные KDF на переднюю навеску тракторa - это отличная альтернатива задненавесным косилкам из-за хорошей обзорности во время эксплуатации и транспортировки.

Плюсы и оборудование косилок серии KDF

  • • Треугольник зацепа - стандарт
  • • Однонаправленный карданный вал с фрикционной муфтой - стандарт
  • • Механическая блокировка косилки  во время транспортировки
  • • „Копирование рельефа” - современная система навески, а также разгрузочные пружины большого хода  дают возможность лучше  копировать почву (+250мм,-150мм) и регулировать степень давления  режущего бруса на почву
  • • Стандартно установлены гидроцилиндры перевода косилки в рабочее/стандартное положение
  • • Указатель высоты кошения - стандарт
  • • Пластиковый кожух защиты карданного вала - защищает его  от загрязнений и быстро износа
  • • Собственный гидрораспределитель позволяет плавно  опускать и  поднимать режущий брус косилки с помощью только одной пары гидравлики
  • • Механически регулируемая ширина валка
  • • Легкость  настройки косилки при подключении к трактору как с правым, так и с левым вращением ВОМа
  • • Эффективный способ разгрузки рамы  (пружинный или гидравлический)

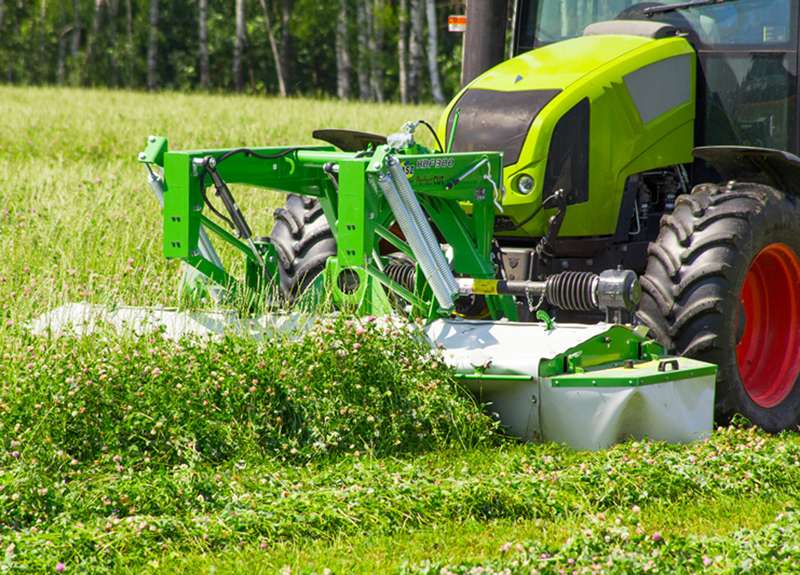

• Хорошая видимость во время работы.

Вытянутая навеска и пружины большого хода.               Собственный гидрораспределитель











Механическая блокировка                                                                                     Защита вала

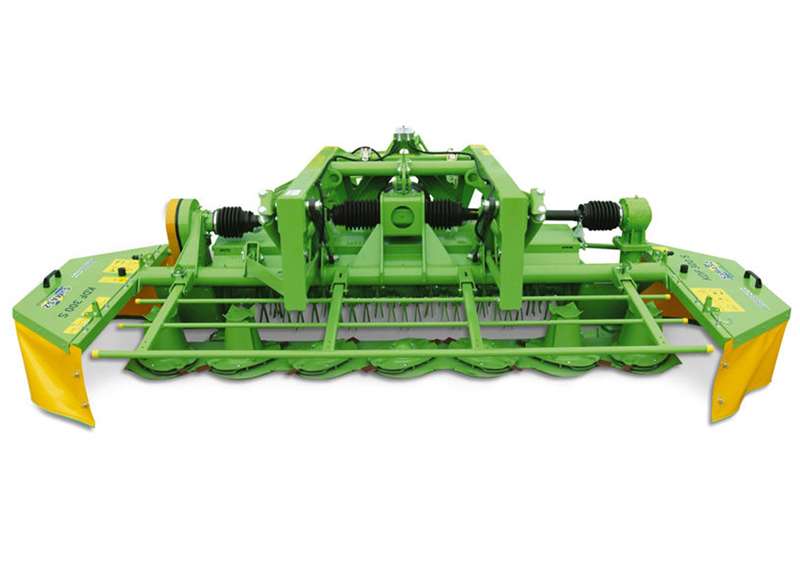

                                                                           Конструкция вспушивателей и плющилок схожа с  косилками KT. Разница состоит в универсальной  конструкции привода. В косилках KDF существует возможность монтажа как  вспушивателя, так  и плющильного аппарата.

KDF 300 – привод вспушивателя                                                 KDF 300 - привод плющилки

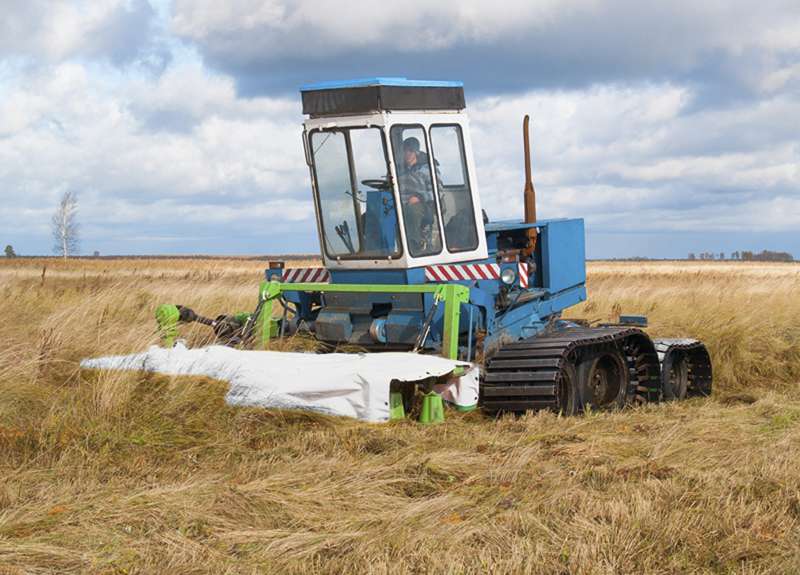

KDF 390 -  для  Fortshritt

Достоинства пользования косилки KDF 390:

  • • Лёгкая конструкция
  • • Быстрая замена ножей
  • • Большая ширина захвата
  • • Плавное регулирование высоты захвата и ширины покоса
  • • Механически настраиваемые пластины, формирующие ровный захват шириной в 2 метра
  • • Регулировка переднего защитного кожуха
  • • Поднимающие боковые защитные  кожухи

• Очень хорошая обзорность процесса покоса из кабины оператора.

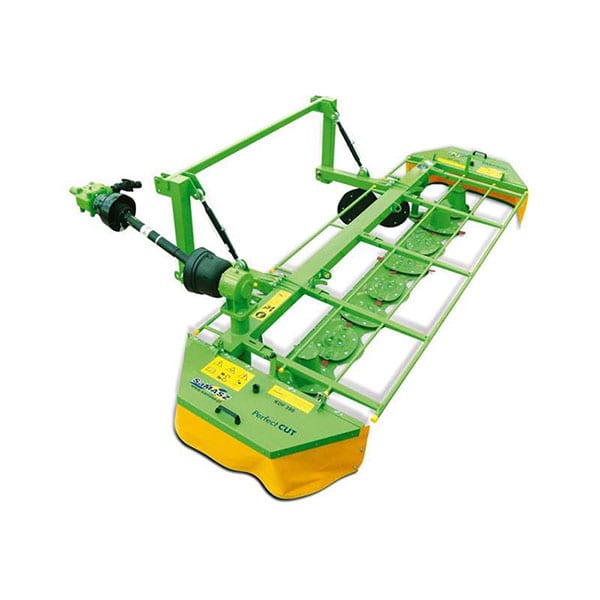

Результатом опыта и тесного сотрудничества с конечными потребителями стало создание новой модели режущего бруса Perfect CUT . Безупречный покос с регулируемой высотой кошения, высокая прочность использованных материалов, защита дисков и режущего бруса от ударов, быстрая и легкая замена модуля привода режущего диска - это основные отличия брусьев Perfect CUT от брусьев предыдущих версий..

Основные плюсы режущих брусов Perfect CUT:

  • 1. Плавная регулировка высоты покоса с 4 до 7 см. Возможность дополнительной комплектации полозьями, увеличивающими высоту покоса на 5 - 9 см.
  • 2. Подшипники в шестернях типа 6307 2RSN и в модуле диска 6307 2RS  - одни из самых мощных и надежных из используемых другими производителями косилок из стран Западной Европы.
  • 3. Специально прокаленные диски из борной стали защищают „крыльями” режущий бурс от забивания грязью и глиной.
  • 4. Легко заменяемые штифты ножей.
  • 5. Прокаленный держатель ножа из борной стали спроектирован так, чтобы предотвратить блокировку ножей диском.
  • 6. Инновационная система быстрой замены ножей. Нож заменяется  с помощью ключа только когда диск находится в вертикальном положении к бурсу (+-30 градусов). Это снижает вероятность потери ножа до минимума при ударе с камнем.
  • 7. Модернизованные, прокаленные нижние полозья из борной стали предохраняют от механических повреждений всю нижнюю часть режущего бруса целиком. Лёгкая и быстрая замена полозьев при помощи двух болтов.
  • 8. Дополнительные полозья из стали Hardox предохраняют от механических повреждений место соединения главного редуктора косилки с режущим брусом.
  • 9. Усиленный корпус режущего бруса из стали Hardox.
  • 10. Защита в стандартном исполнении против камней.
  • 11. Быстрая и лёгкая замена модуля режущего диска благодаря модернизованной конструкции верхней ступицы.
  • 12. Усиленные шестерни толщиной 25 мм.

13. Высококачественные прочные ножи

Стандартная защита режущих дисков от удара.   Для защиты зубчатых передач привода режущих дисков и предотвращения возникновения перегрузок, способных повредить режущий брус при контакте со значительным препятствием,  косилки SAMASZ оснащены специально разработанным модулем привода режущего диска. В случае сильного удара о камень срезается защитная шпонка на приводном модуле режущего диска, предохраняя систему внутренних шестеренчатых передач режущего бруса. Легкая замена модуля привода диска дает возможность механизатору выполнить ремонт косилки в полевых условиях в кратчайшее время. Снятый модуль привода диска остается рабочим элементом косилки после замены в нем срезанной шпонки. Данная инновация позволяет существенно экономить время при работе в поле.

Усиленные шестерни.    Крутящий момент на режущие диски передается при помощи шестерен увеличенного диаметра, которые имеют большую поверхность контакта, увеличивая сопротивляемость режущего диска во время сильного удара о препятствие.

Безупречное качество резки брусом Perfect CUT. Модернизированный брус обеспечивает идеальный срез. Новое поколение бруса характеризуется точной линией среза даже при низких травах. При первом и втором покосе, если преобладают сеяные травы, рекомендуется косить на высоте 53-63 мм для лучшего отрастания. Высота покоса плавно регулируется углом атаки бруса.

Обтекаемая форма бруса. Закругленные формы нижней части режущего бруса демонстрируют улучшение технических параметров при работе на суглинистых почвах. Кроме того, отсутствие острых кромок и гладкая поверхность бруса не повреждает слабый дерн во время работы.

Быстрая замена ножей (без откручивания гаек и болтов) с помощью специального ключа, находящегося в стандартном оборудовании каждой косилки.

Тип косилки

KDF 260

KDF 300

KDF 340

KDF 340 S

KDF 390

KDF 300 S

KDF 300 W

Ширина захвата [м]

2,60

3,00

3,40

3,40

3,90

3,00

3,00

Ширина покоса (м)

0,90-1,10

1,30-1,50

oк. 1,80

1,40-1,80

1,60- 2,30

1,40-1,70

1,40-1,70

Количество дисков [шт.]

6

7

8

8

9

7

7

Количество ножей [шт.]

12 (6x2)

14 (6x2)

16 (8x2)

16 (8x2)

18 (9x2)

14 (7x2)

14 (7x2)

Обороты ВОМ трактора [об/мин]

1000

1000

1000

1000

1000

1000

1000

Мощность трактора [л.с.]

oт 70

oт 80

oт 90

oт 110

oт 82

oт 100

oт 100

Производительность [га/ч]

2,8

3,5

4,0

4,0

3,0

3,5

3,5

Карданный вал [Нм]

540

540

540

540

540

540

540

Maсса [кг]

805

915

980

1140

820

1130

1215
