Как правильно настроить давление в опрыскивателе

В профессиональном садоводстве от правильной настройки давления в системе напрямую зависит эффективность защиты растений и рациональный расход препаратов. Промышленные вентиляторные опрыскиватели работают с большими объемами жидкости и высокими нагрузками, поэтому калибровка системы требует особого подхода. Правильно установленное давление в садовом опрыскивателе позволяет обрабатывать большие площади с нужным расходом.

От чего зависит рабочее давление

Выбор рабочего давления в промышленном опрыскивателе может зависеть от нескольких параметров:

Тип распылителей. В садовых вентиляторных опрыскивателях применяются преимущественно конусные (полые и сплошные конусы) и эжекторные конусные распылители, рассчитанные на разные диапазоны давлений.
Норма вылива на гектар (л/га). Чем больше литраж, тем выше давление при той же скорости движения. Чтобы удвоить расход распылителя, необходимо увеличить давление в системе в четыре раза либо установить распылитель с большей производительностью.
Скорость движения агрегата. Оптимальная скорость движения опрыскивателя зависит от типа обрабатываемой культуры, выбранного распылителя и направления ветра. На высоких скоростях нужно работать с более высоким давлением для сохранения нормы вылива, и наоборот.

Чтобы качественно обрабатывать большие площади, оператор должен понимать физику процесса: чем выше давление, тем больше расход жидкости и тем меньше размер капель. При правильной регулировке воздушного потока можно добиться более точного распределения капель на листьях.

Правила настройки давления

Настройка всегда выполняется при работающем насосе и открытых распылителях. Регулировка давления на заглушенной системе приводит к разрыву шлангов или повреждению манометра.

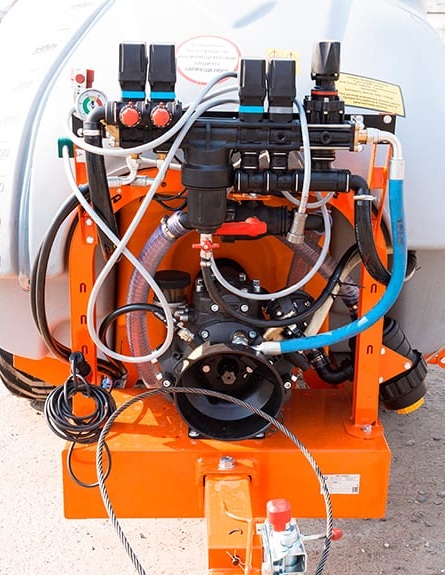

Используйте регулятор давления. В садовых опрыскивателях регулятор представляет собой устройство, которое сбрасывает лишнюю жидкость обратно в бак посредством сливного патрубка, а оставшуюся отправляет к узлам агрегата. Изменение рабочего параметра достигается поворотом рукоятки регулировки и отслеживается с помощью манометра.
Проверяйте показания манометра на каждой секции, а расход на каждом распылителе. Износ распылителей приводит к тому, что даже при одинаковом давлении в магистрали разные форсунки дают разный расход. Чтобы отследить правильность настройки, собирают жидкость из выбранного распылителя в специальный сосуд за 1 минуту в трёхкратной повторности и вычисляют среднее значение. Если реальный расход отличается от расчётного, рабочий напор корректируют. Обратите внимание, что показания компьютера могут не соответствовать действительности в случае, если форсунки загрязнены или работают неправильно, а также в случае, если на приставке установлены распылители с различными типоразмерами — норма вылива и размер капель будут отличаться.

Допустимое минимальное и максимальное давление, оптимальное давление опрыскивания

Промышленный садовый опрыскиватель рассчитан на интенсивные нагрузки, но и у него есть пределы прочности. Работа вне рекомендованных зон ведет к авариям и браку обработки. Для большинства мембранно-поршневых насосов промышленных вентиляторных опрыскивателей действуют такие границы:

Минимально допустимое давление: 5 бар (0,5 МПа). Ниже этого значения конусные форсунки дают неравномерный факел, крупную каплю и плохо «подхватываются» воздушным потоком вентилятора.
Максимально допустимое давление: 20-25 бар (2,0-2,5 МПа), в зависимости от модели насоса и типа распылителей. Превышение приводит к ускоренному износу форсунок, насоса, шлангов.
Оптимальное рабочее давление в промышленных садах: 8-15 бар (0,8-1,5 МПа) в зависимости от препарата, нормы вылива и требуемого размера капель.

Большинство производителей средств защиты растений указывают целевой размер капли 100-200 мкм, который для конусных распылителей вентиляторного опрыскивателя достигается именно в диапазоне 10-15 бар, для эжекторных — 8-12 бар.

Пошаговая настройка давления в опрыскивателе

Процесс подготовки к работе должен быть системным. Перед выездом в сад выполните настройку по следующему алгоритму:

Общая подготовка. Промойте резервуар от остатков предыдущих работ. Залейте чистую воду объемом, достаточным для циркуляции через систему (1/2 бака). Проверьте уровень масла в насосе и редукторе вентилятора, а также состояние карданного вала. Осмотрите шланги, штуцеры и манометр на герметичность. Убедитесь, что заслонки/жалюзи вентилятора выставлены под форму и высоту кроны.
Проверка фильтров и форсунок. Снимите и промойте всасывающий, напорный и форсуночные фильтры. Убедитесь, что на обеих сторонах распылительного трубопровода распылители установлены симметрично — одного типа и калибра. Осмотрите все распылители на предмет износа и замените при необходимости. Изношенный распылитель может давать расход на 20% больше нормы, что критично для равномерной обработки. Закройте «лишние» форсунки, факел которых уходит выше кроны или в междурядье.
Расчёт целевого давления. Рассчитайте требуемый расход одной форсунки по формуле: q = (Q ⋅ v ⋅ b) / (600 ⋅ n), где q — расход форсунки (л/мин), Q — норма вылива (л/га), v — скорость (км/ч), b — ширина междурядья (м), n — число одновременно работающих форсунок на обе стороны. По таблице производителя распылителей подберите показатель, при котором форсунка даёт расчётный q.
Прогрев и стравливание воздуха. Запустите ВОМ на минимальных оборотах. Откройте обратный (перепускной) клапан, чтобы стравить воздух из контура. Постепенно поднимите обороты ВОМ до рабочих (540 об/мин).
Выставление давления. Закройте секционные краны опрыскивателя. Регулировочным вентилем (или электроклапаном с пульта) плавно поднимайте давление до целевого значения по манометру. Откройте обе секции — давление просядет на 1-3 бара, а затем докрутите вентиль до нужного показателя.
Контроль распыла и воздушного потока. Визуально проверьте факел каждого распылителя: он должен быть симметричным конусом, без «языков» и капель. Соберите мерным цилиндром расход с 2-3 форсунок за 1 минуту и сравните с расчётным q. Допустимое отклонение — не более 5%. Проверьте, что вентилятор «доносит» облако до верхушки кроны, но не пробивает её насквозь — при необходимости скорректируйте передачу вентилятора или угол лопаток.
Финальная проверка в саду. Проедьте 50-100 м по междурядью на рабочей скорости, контролируя стабильность стрелки манометра. Колебания показаний не должны превышать ± 0,5 бар. Оцените покрытие водочувствительными бумажками, размещёнными в верхней, средней и нижней частях кроны — плотность отпечатков должна быть равномерной.

Что делать, если давление не держится

Падение давления — серьёзная проблема, которая ведёт к недопустимым потерям препарата. Основные причины:

Засорение фильтров. Забитый всасывающий или напорный фильтр — самая частая причина. Регулярно чистите все фильтрующие элементы, особенно при работе с суспензиями.
Износ насоса или уплотнений. Если при работающем ВОМ давление не поднимается до нужного уровня, возможно, изношены манжеты или поршневая группа насоса. Требуется диагностика и замена деталей. Если при разрыве в масле появляется эмульсия — замените мембрану.
Износ форсунок, распылителей и противокапельных клапанов. Сорванные уплотнения и слабые мембранки противокапельников дают утечку и падение давления в секции. Проверьте регулировочный вентиль — изношенный клапан не фиксирует заданное значение.
Неисправность регулятора давления. Если регулятор не держит настройку, проверьте клапан и пружинный механизм. В опрыскивателях ПВ регулятор может сбрасывать избыток жидкости через сливной патрубок. Если настройка сбита, система не создаёт нужного напора. При необходимости замените регулятор.
Подсос воздуха. Через неплотности в соединениях, трещины во всасывающем шланге или изношенный сальник насоса в систему может подсасываться воздух, что снижает производительность и вызывает пульсацию давления.
Неисправность манометра. Иногда проблема в самом приборе — стрелка залипает или пружина растянута. Проверьте манометр на заведомо рабочем оборудовании или сверьте с эталонным. Важно: на зиму манометр с опрыскивателей снимается. Консервирующая жидкость не вытесняет на 100% технические остатки из манометров, что приводит к их непригодности уже после первой зимы.

Современные сельскохозяйственные опрыскиватели всё чаще оснащаются системами точного земледелия. В таких системах управление давлением осуществляется с помощью алгоритмов машинного обучения, обеспечивая точность 94%. Однако даже самая умная электроника не заменит регулярной механической проверки и калибровки системы.

Правильно выставленное давление в вентиляторном опрыскивателе:

Минимум — 5 бар, максимум — 20-25 бар, необходимый оптимум для садовых обработок — 10-15 бар.
Сначала рассчитывается расход распылителя, потом подбираются рабочие параметры по таблице, а не наоборот.
Настройка всегда ведется при рабочих оборотах ВОМ и с открытыми секциями обоих лучей.
Допустимое отклонение расхода между форсунками — не более 5%, колебания показаний манометра — ± 0,5 бар.
Нестабильное давление в 90% случаев — это подсос воздуха, забитый фильтр или изношенная мембрана.

Регулярная калибровка вентиляторного опрыскивателя перед каждой кампанией и контроль рабочих параметров в начале и в середине смены экономят препараты, повышают эффективность защиты сада и продлевают ресурс самой техники. Один час, потраченный на грамотную настройку, окупается качеством обработки целого квартала промышленного сада.
