Установка химической обработки малообъёмная Верса

Для обработки овощей, фруктов, корнеплодов, картофеля, зелени и их семян при посадке, закладке на хранение и транспортировке.

Работает со всеми типами пестицидов (ядохимикатов) и дезинфицирующих средств, применяемыми в сельском хозяйстве в виде растворов, эмульсий, суспензий.

Установка химической обработки малообъемная «ВЕРСА» и ее модификации предназначена для химической обработки овощей, фруктов, корнеплодов, картофеля, зелени и их семян при посадке, закладке на хранение, транспортировке.

Установка может работать со всеми типами пестицидов (ядохимикатов) и дезинфицирующих средств, применя­емыми в сельском хозяйстве в виде растворов, эмульсий, суспензий.

Установка обеспечивает мелкодисперсное распыление рабочего раствора на целевую поверхность равномерно с одинаковым размером капель. Равномерное распределение и формирование капель осуществляется с помощью центробежной силы специальным вращающимся диском. Капли равномерно распределяются по целевой поверхности посредством создаваемого диском потока воздуха и вращением поверхности обрабатываемых овощей и фруктов на транспортере.

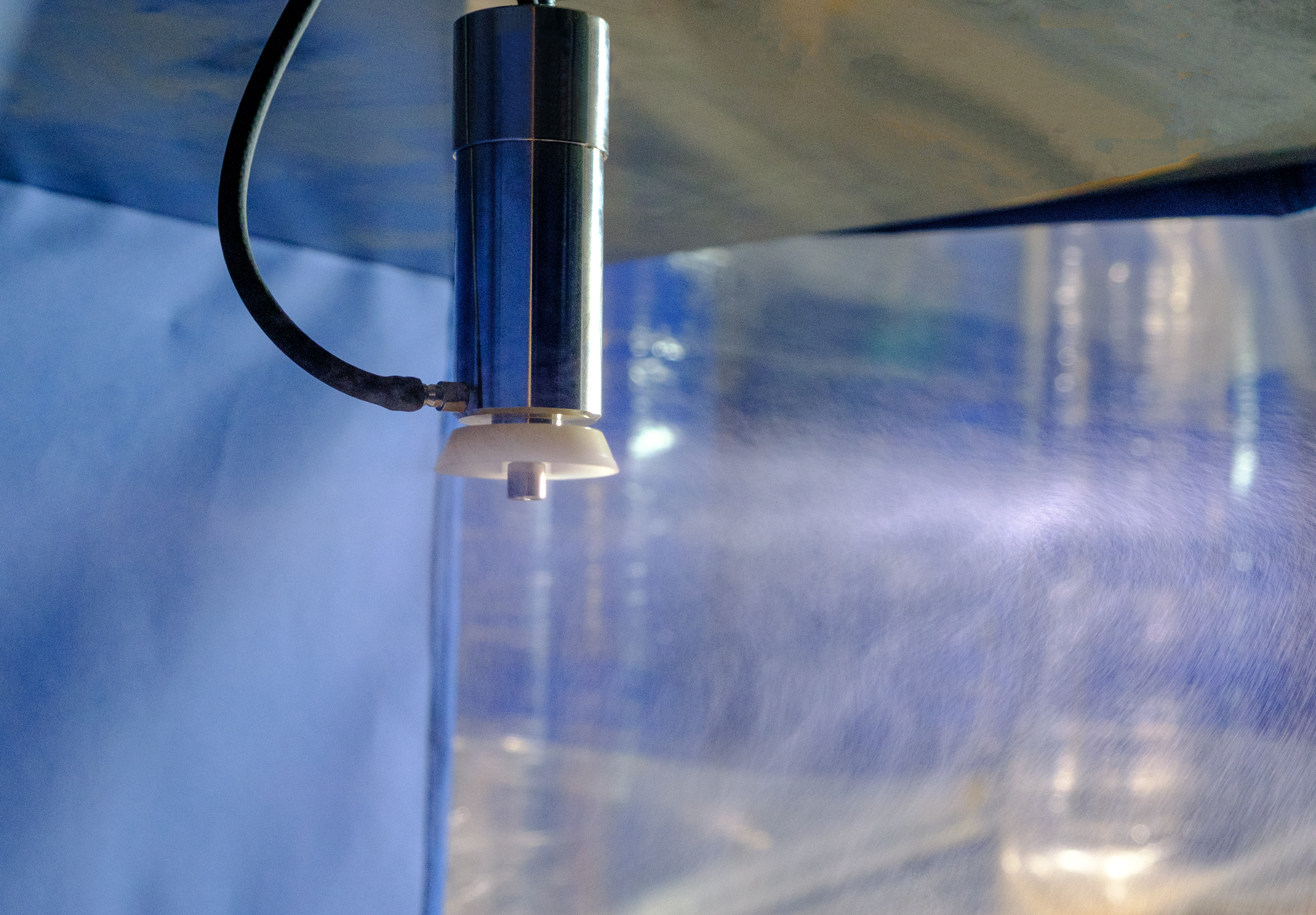

Распыление рабочего раствора форсункой:

Размер и равномерность распределения капель:

Пульт управления установкой обеспечивает автоматическое управление процессом распыления. Происходит автоматическое заполнение системы рабочим раствором. Осуществляется автоматический контроль подачи обрабатываемого продукта, равномерности расположения продукта на транспортере и его размеров (в зависимости от этих параметров автоматически, без участия оператора, изменяется количество выливаемого рабочего раствора). Автоматически осуществляется контроль расхода рабочего раствора. Обеспечивается сигнализация аварийных режимов работы установки.
Наиболее широко установки применяются для обработки фунгицидами и пестицидами картофеля перед посадкой, ингибиторами роста при закладке на хранение. Также обработка различных фруктов с помощью препаратов на основе воска и фунгицидов. Также данную установку можно использовать в кондитерской (например, для нанесения ароматизаторов), пищевой и других промышленностях, где необходимо использование мелкодисперсного дозирования растворов.
Установка форсунок может выполняться как на отдельной платформе, устанавливаемой над обрабатываемой поверхностью, так и например, для картофеля, на сажалке, контейнеронаполнителе, ленточном или роликовом транспортере. Для обработки фруктов форсунки можно располагать, например, над сортировочным столом.

Блок форсунок:
– напряжение питания 24 В;
– максимальный объем рабочего раствора, проходящий через форсунку 15 л/час;
– максимальная вязкость рабочего раствора при 20 0С не более 100 сПз (консистенция растительного масла);
– размер капель не более (примерно) 50 микрон;
– максимальная зона разбрызгивания диаметром не более 1 метр;
– минимальная температура рабочего раствора, не менее 10 0С.

По отдельному техническому заданию могут быть изготовлены форсунки с отличной требуемой производительностью.

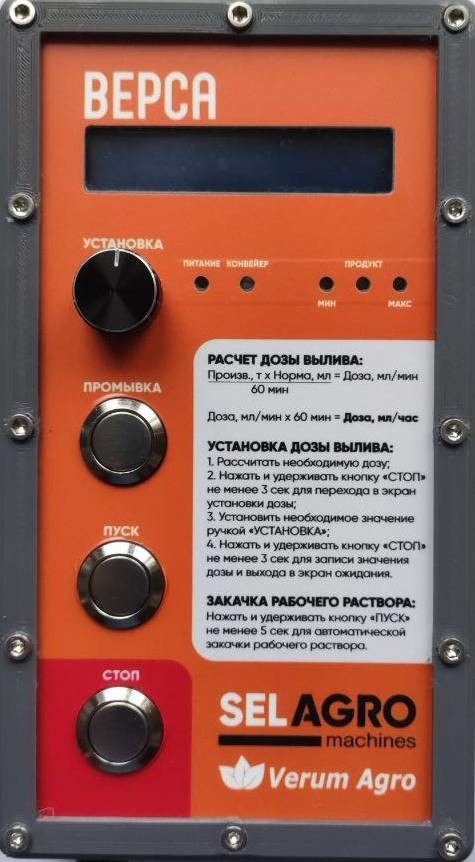

Пульт управления:

– Пыле- и влагозащищенное исполнение;
– жидкокристаллический дисплей;
– контроль расхода рабочего раствора;
– контроль форсунок;
– настройка рабочих параметров (количество и т.д.);
– ведение статистики работы (запись времени работы, количества
рабочего раствора, аварийных ситуаций);
– управление промывкой системы;
– индикация аварийных ситуаций.

По отдельному техническому заданию могут быть изготовлены шланговые насосы с отличной от таблицы требуемой производительностью.

Оборудование установки:

А – Пыле- влагозащищенный шкаф с шланговым дозирующим насосом;

Б – Шкаф коммутации и управления с блоком питания;

В – Емкость с насосом для промывки системы дозирования установки;

Г – Резервуар рабочего раствора емкостью 10 л с фильтром и размешивающим устройством для поддержания однородности рабочего раствора;

Д – конструкции установки для крепления оборудования и форсунок (пищевая нержавеющая сталь AISI 304).

Установка может комплектовать различными типами датчиков и блоков:
– датчик работы конвейера с продуктом;
– датчик наличия продукта на конвейере;
– датчик размера продукта (механический, оптический);
– смешивающее устройство;
– различные устройства аварийной звуковой или световой индикации;
– датчик протечки рабочего раствора;
– лотками для сбора остатков рабочего раствора.

Конфигурация и параметры установки оговариваются при заказе специальным техническим заданием.

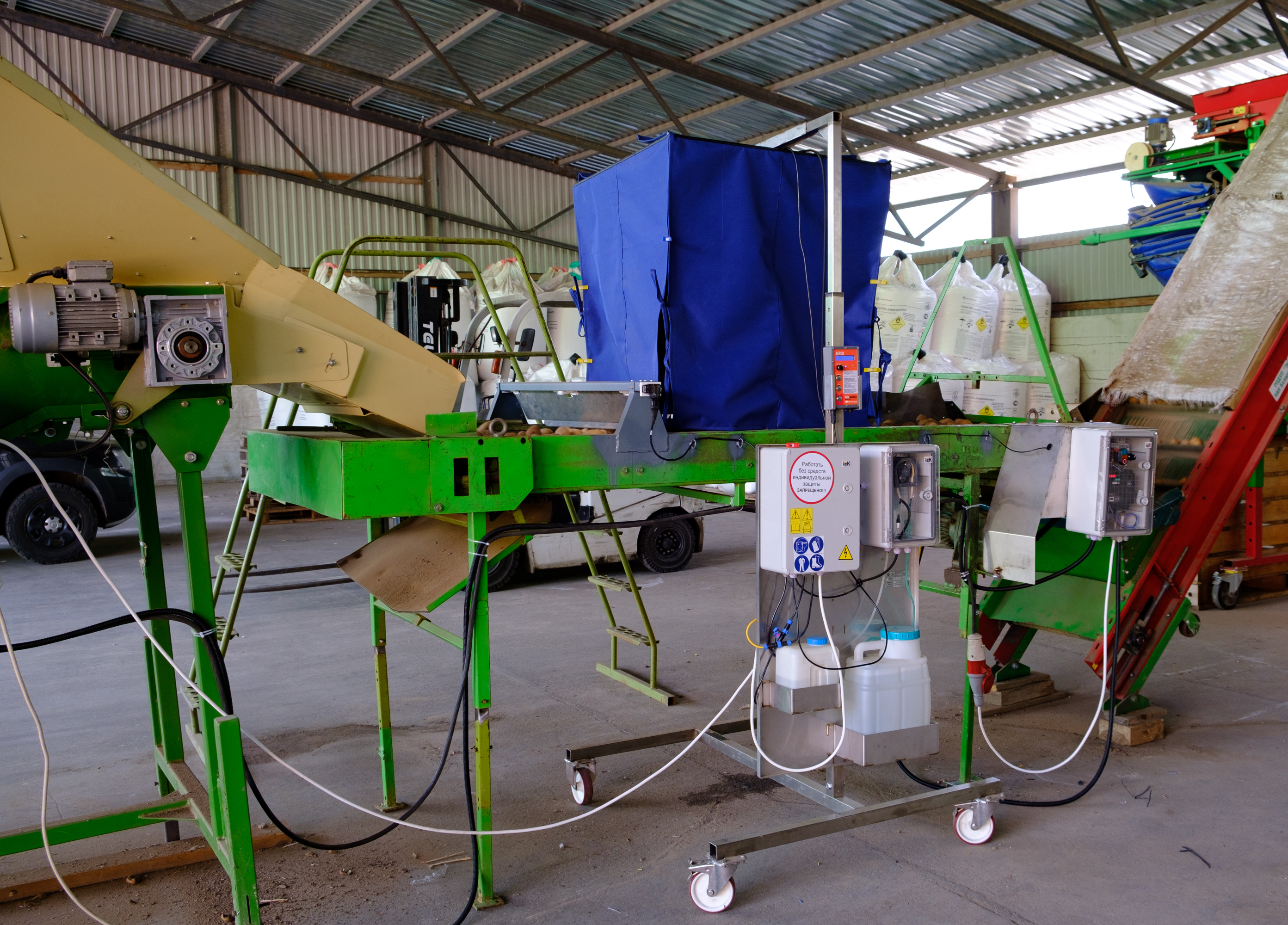

Пример использования установки для линии подготовки семенного картофеля:
Данная установка производит обработку продукта на конвейере производительностью 5 т/ч посевного материала. Установка укомплектована датчиком наличия продукта, датчиком раз-мера продукта, датчиком скорости движения конвейера, смешивающим устройством и лотка-ми для сбора остатков рабочего раствора.
